【青島啤別「鑄」版】Canon 18-55mm IS II 改裝後,近攝力更勝原廠!

文:Stephen

一支跟機的入門鏡頭發霉,有甚麼善後方法呢?前往客戶服務中心進行維修?定抑或直接報銷,送往堆填區?國內有位網友 mayong 在自行清潔已發霉的 Canon EF-S 18-55mm f/3.5-5.6 IS II 鏡頭時,弄斷當中的 FPC 柔性電路板!為了不想將鏡頭直接報廢,mayong 乾脆把鏡頭改裝,變成一支微距鏡頭,而且改裝程序非常簡單,一支「AA 膠」、一個啤酒罐(當然亦可以使用其他飲料)就可以了!

網友 mayong 有想過將 EF-S 18-55mm f/3.5-5.6 IS II 改裝成為翻拍菲林的專用鏡頭,可是既然要改,不如就「狠心到底」。他眼見鏡頭內的光學結構大致可分為變焦鏡組、對焦鏡組,與及 IS 防震組件,或許可以改裝成為一支定焦微距鏡。改裝過程最複雜的,可以說是 IS 防震鏡組部分,由於它跟電磁光圈葉的位置非常接近,故需要小心處理。而整個改鏡過程可以分成以下 4 個步驟:

正常版本的 Canon EF-S 18-55mm f/3.5-5.6 IS II

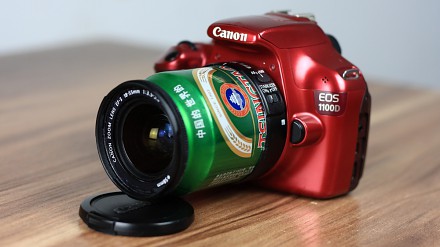

國內神人改裝而成的 Canon EF-S 18-55mm f/3.5-5.6 IS II「青島啤別『鑄』版」
Canon EF-S 18-55mm f/3.5-5.6 IS II 之光學結構圖,紅框部分為 IS 防震鏡組。

(1) 把變焦鏡組用「AA 膠」(國內亦將「萬能膠」稱作「502 膠水」)固定在 55mm 焦距,而這樣的做法剛好將「光圈 + 防震模組」合二為一。然後,mayong 用螺絲將它們固定在鏡尾部分。至於原來在接環部分的 PCB 電路板可以不動,然後再清除無關的塑膠結構。
(2) 之後,將剩下的對焦鏡組用「AA 膠」固定在「青島啤酒罐」的頂端,但要緊記盡量在「罐底」預留充足的位置,因為「罐底」部分是在來接上「步驟 1」的組件。
(3) 將所有組件嘗試接駁在機身上,看看相機能否驅動鏡頭的對焦鏡組並成功合焦,經測試和量度後,再鋸開多餘的「罐底」部分。
(4) 最後,用「AA 膠」將「青島啤酒罐、鏡尾,及對焦鏡組全部固定。

鏡尾部分在外觀上改動不多。

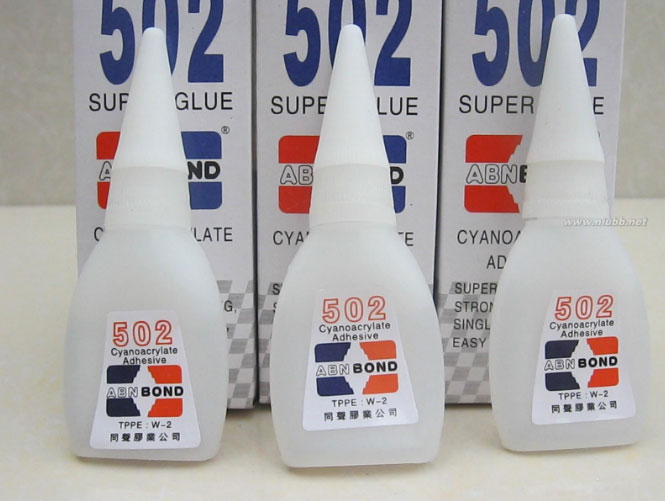

國內稱呼的「502 膠水」,其實即是一般港人稱作的「AA 膠」。

網友 mayong 表示,雖然這支 EF-S 18-55mm f/3.5-5.6 IS II「青島啤別『鑄』版」只能夠「人肉對焦」,不過就可以控制光圈葉、保留合焦顯示和最重要的 IS 光學防震功能!

鏡頭改裝後的拍攝樣本

來源:無忌論壇
