完全拆解 A7R III,窺探 Sony 新皇牌的內部結構

文:Nic

美國一間紅外攝相機改裝業務公司 Kolari Vision 的創辦人 Ilija Melentijevic ,日前將新預購到手的 Sony A7R III 拆解,讓大家窺探這部 Sony 最新皇牌的內部結構。

Melentijevic 形容,相機的外觀及觸感均給予很好的感覺。

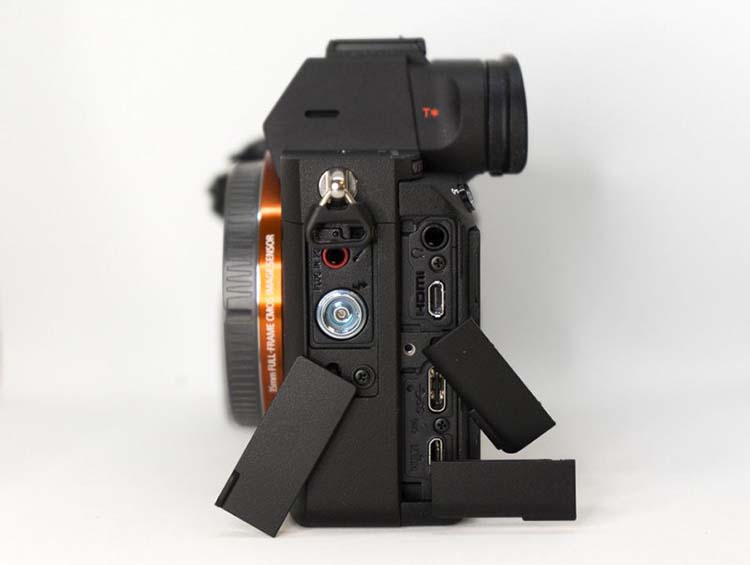

拆解首先由相機左側蓋下的螺絲開始。

之後拆除眼罩,再移走電子觀景器旁邊的 4 粒螺絲及屈光度調節旋鈕。

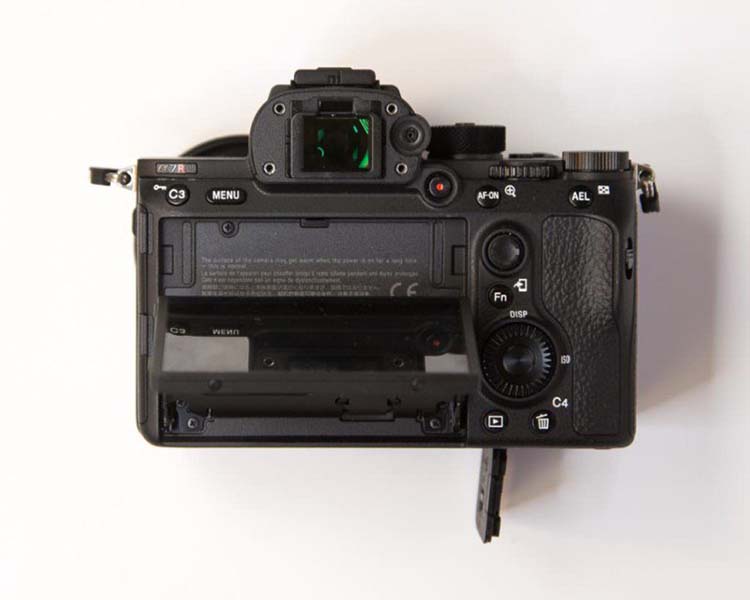

跟著是屏幕後面固定背板的幾粒螺絲。

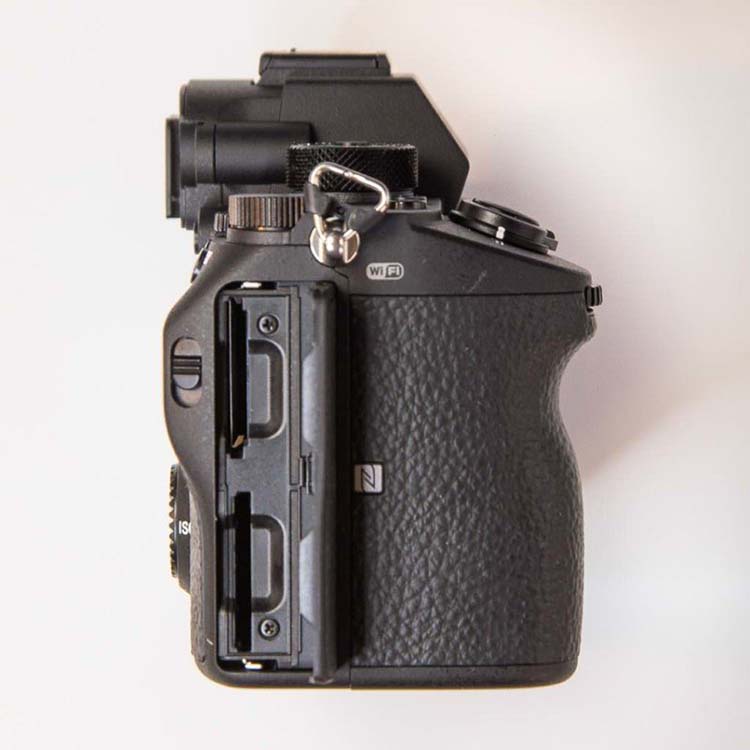

以及記憶卡槽的兩粒螺絲。

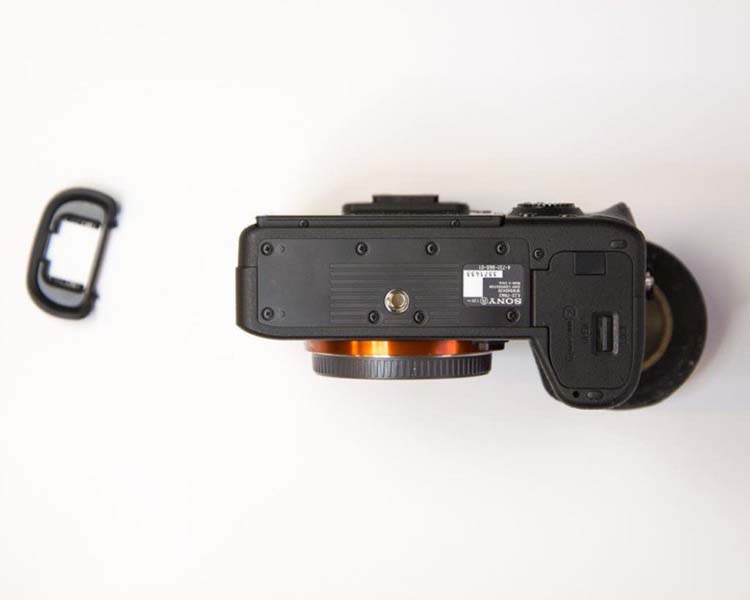

相機底部亦有 8 粒螺絲,電池蓋旁邊亦有 1 粒螺絲。

拆除底部後可以看到銀色的不鏽鋼機架,而電池蓋內頂部亦有另 1 粒螺絲。

移走不鏽鋼機架後可以看到機身防震組件的側面,以及連接框架的兩個導電導熱片,好讓相機可以由底部散熱。

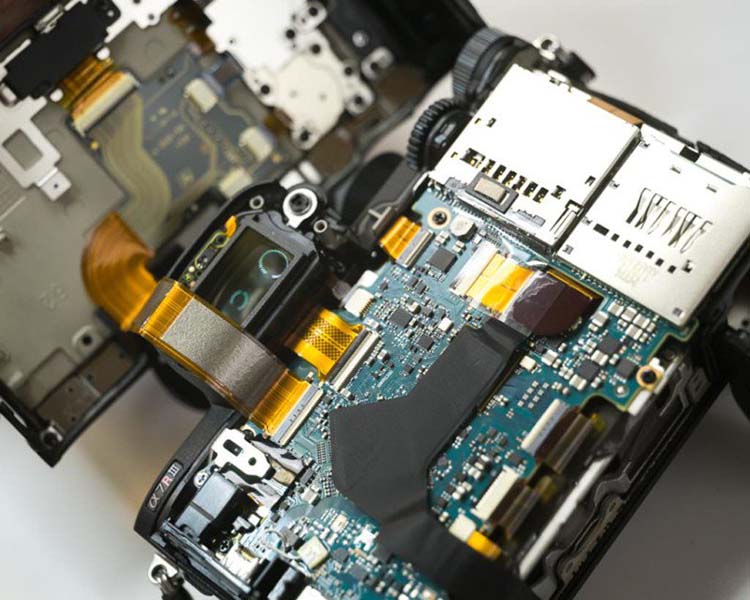

拆除背部後,可見卡槽位置。整個 PCB 電路板導電膠帶纏繞在處理器的頂部至不鏽鋼機架內部,甚至看到頂部有一個散熱位置,可見廠商非常重視散熱問題。

移走電子觀景器後,發現更多散熱位。

拆除導電膠帶後,下一步是拆除底板,好似只有最後一粒螺絲。不過,其實沒有那麼簡單,而且必須首先拆除電子觀景器旁的兩粒螺絲移走頂蓋。

拆開機頂前,要先取走把手橡膠以下幾粒螺絲。

終於拆除機頂。

移走 3.5mm 收音插孔。

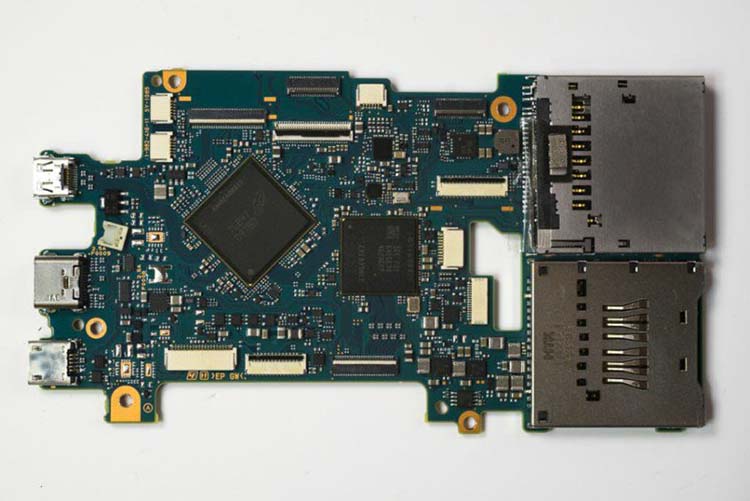

經已拆除的主電路板。

主電路板的背面。

主板的下面有更多散熱位置。

左邊是 A7R III 的機身防震組件可見設備明顯較右邊的 A7R II 不同。

感光元件仍有一定厚度。

以下就是整套 Sony A7R III 的配件:

來源:PetaPixel
