文、攝：mic
微距與移軸鏡看似風馬牛不相及，不過關係其實比想像中要密切，而 Canon 最近便一口氣推出了 50mm、90mm、135mm 三支 TS-E 移軸微距鏡頭。我們今次便找來系列中焦距最長的 TS-E 135mm f/4L Macro 試拍，感受一下鏡頭於拍攝上跟使用「常規」微距鏡有多大分別。
透過改動焦平面控制景深
講到移軸鏡，不少人都會即時想到建築拍攝中，修正透視變形以「拉直」建築物，效果就有如不少樓盤廣告的售樓書。以上修正通常都以移軸鏡中的 Shift 平移拍攝功能達成，至於 Tilt 傾斜拍攝功能，則可控制焦平面的以選擇畫面清晰範圍，其實大家所熟悉的模型效果，以光學方式，正正就是透過 Tilt
功能來達成。於數碼年代，部份清晰的模型效果可輕鬆透過後制來達成，反之要還景深以外的散景部份變得清晰，難度便要高得多。
利用 Tilt 傾斜控制焦平面，移軸鏡就有別一般鏡頭只可透過光圈大小已可控制景深範圍，從實拍例子中大家就不難看出筆者同是以 TS-E 135mm f/4L Macro 拍攝，同軸跟 Tilt 傾斜景深範圍上有明顯的分別。
|
|
|
| 以 Tilt 功能控制焦平面以獲得更「長」的景深。 |
|
| 同樣以 f/4 拍攝，同軸下的景深效果。 |
|

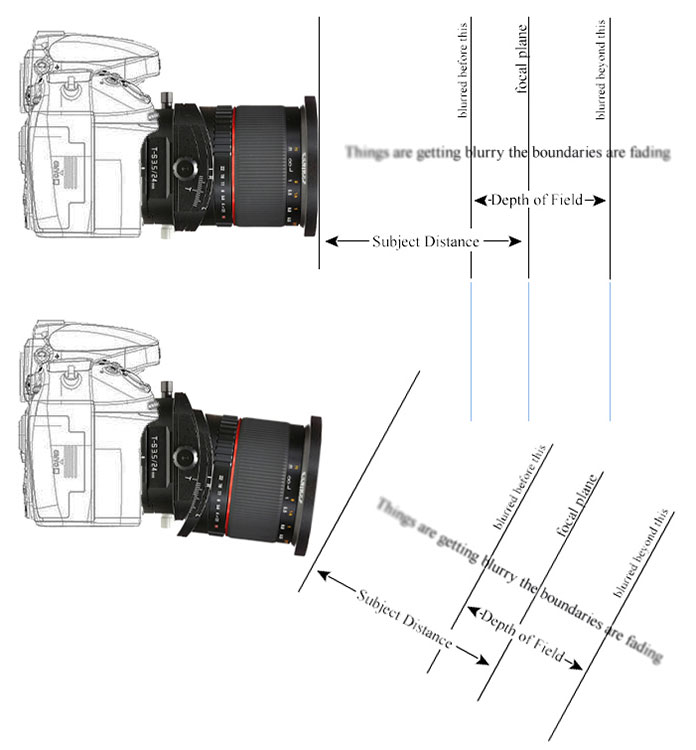

| 上圖簡的解釋了 Tilt 如何影響焦平面。 |
成像圈達 67.2mm、TS 旋轉設計
除了光軸可以移動，移軸鏡最大不同就是成像圈比一般鏡頭大得多，以 Canon 為例，全片幅 EF 鏡的成像圈便為 43.3mm，而新一批 TS-E 鏡頭的成像圈便高達 67.2mm，容許鏡頭 Shift 及 Tilt 分別作達 +/- 12mm 平移以及 +/- 10° 的傾斜。作為 L 鏡一員，TS-E 135mm f/4L Macro 造工上可以挑剔的地方並不多，唯一是移軸設計關係，鏡頭就不如大部份其他 L 鏡般提供防塵防水滴功能。針對移軸操控，鏡頭除了設有大型的傾斜旋鈕、平移旋鈕及傾斜 / 平移鎖定旋鈕，另一方面鏡頭亦提供了
TS 旋轉設計，支援用家於 90° 間自由設定 Tilt 及 Shift 之間的方向，鏡頭甚至可將 Tilt 及 Shift 設為同軸，進一步增加了操控自由度。當然，移軸鏡亦可如一般鏡頭般使用，鏡頭因此就特別加有 Tilt Lock 設計，確保鏡頭可鎖於 0 度進行拍攝。
|

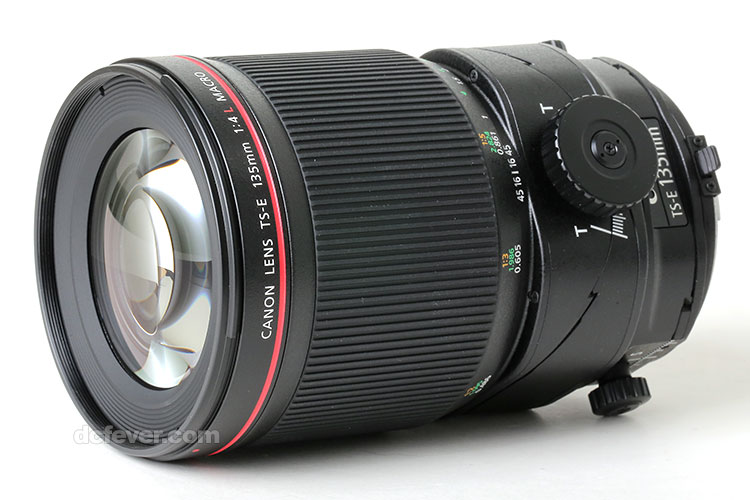

| TS-E 135mm f/4L Macro 為 Canon TS-E 鏡頭中焦距暫時最長的一支。 |
|
| 鏡頭 Tilt / Shift 設置「正常」為相距 90 度。 |
|
| TS 旋轉設計讓 Tilt / Shift 可成同軸。 |
|
| Tilt 控制旋鈕。 |
|
| 傾斜鎖定旋鈕及 0 度鎖定功能。 |
|
| Shift 控制旋鈕。 |
|
| 平移鎖定旋鈕。 |
|
| 鏡頭 Shift 及 Tilt 分別作達 +/- 12mm 平移以及 +/- 10° 的傾斜。 |
|
| Tilt 及 Shift 同時調至極限時，從鏡尾可見鏡軸已大幅偏移。 |
|
| TS-E 135mm f/4L Macro 的成像圈比起一般 EF 鏡要大得多。 |
|
| ISO 100、f/9.1、1/100s |
