Canon 新專利曝光,觀景器掛載小風扇散熱

文:Alex

處理效能越高,產生的熱量也越多。為了加強散熱,陸續有相機參考筆記簿型電腦的設計,加入風扇加強散熱!最新的例子便有 Canon。據 Canon News 的爆料,該品牌最新曝光的一項專利,透露了在類似 EOS 1 系的旗艦級單反上,可透過加裝小風扇,達到加強散熱的目的。


▲Canon 新曝光的專利透露高階相機將加入可拆卸式小風扇作散熱用途。

抵買推介!型格 TACS Nato-Lens 日本防水手錶

該小風扇採用可拆卸式設計,安裝位置正正在現有的觀景器上,換言之用家必須先將觀景器軟膠墊拆下來,才能把小風扇裝上去。但新設計的優點是,不會增加機身的體積,亦繼續保留相機全天候防水功能。

專利文件詳細列出散熱方法的運作機制:裝好散熱扇(代號 160)後,底部的栓(160b)會通過目鏡基座(170)上的孔(170a),與活動蓋(171)接觸,並將其從閉合狀態變為打開狀態。然後散熱扇會從外界吸入空氣,並從底部開口(162a)排出空氣,冷卻相機。

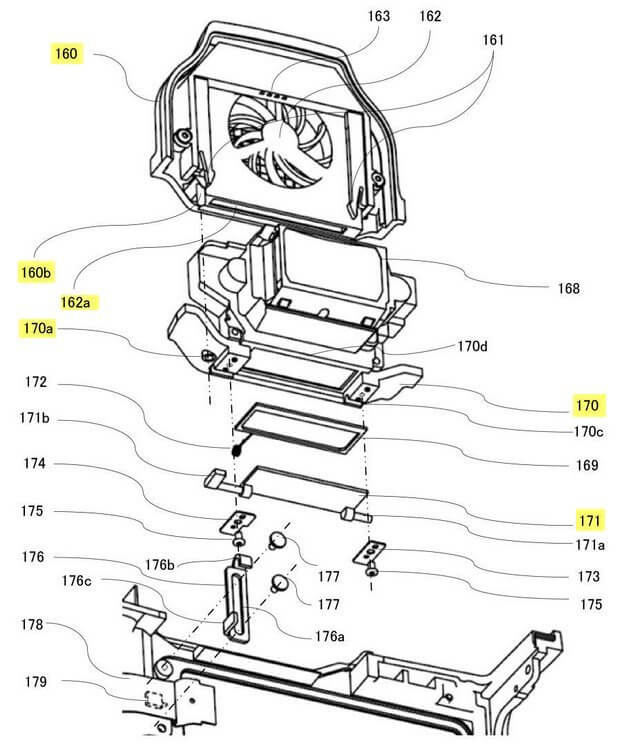

▲裝好散熱扇後,底部的栓(160b)會伸出來。


▲然後活動蓋(171)會從閉合狀態變為打開狀態。

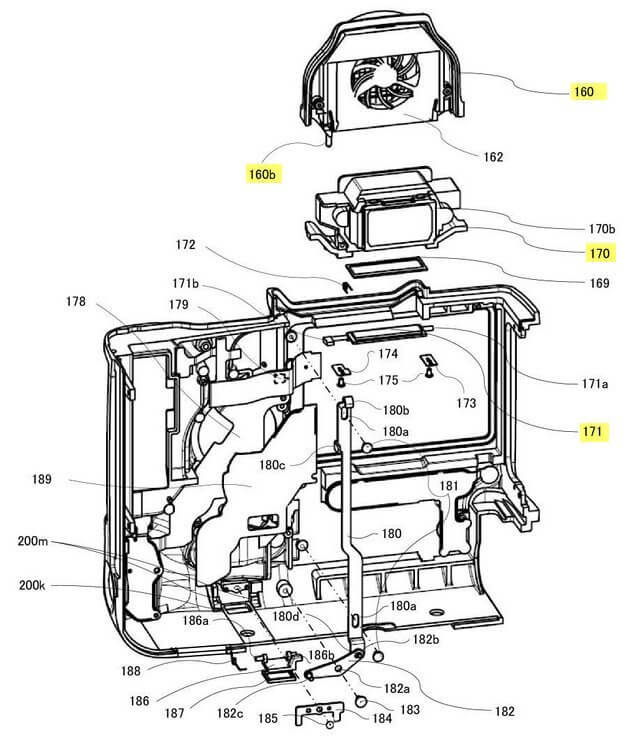

▲估計機身內部還有其他零件,將熱力傳導到目鏡基座(170)上。

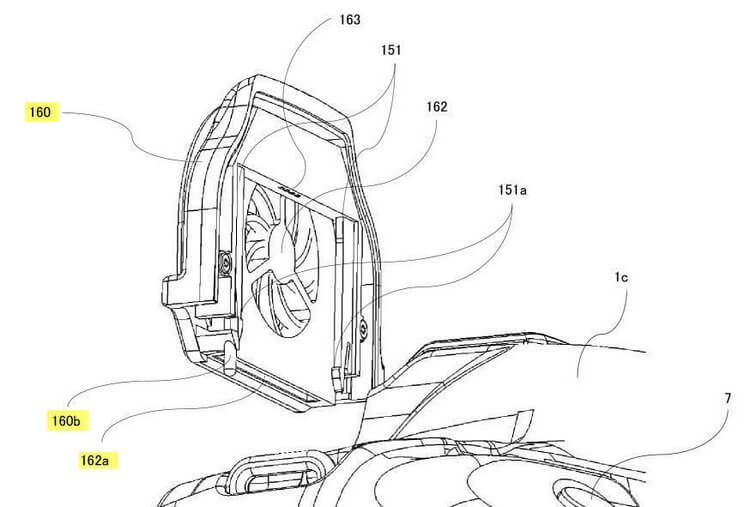

▲從這角度可更清楚看到活動蓋(171)和目鏡基座(170)的位置。

專用文件形容目鏡基座(170)為主要熱源,因此估計機身內部還有其零件,將熱力傳導到目鏡基座上,然後藉著小風扇的風力進行冷卻。事實上,根據已曝光的消息,仍在開發的 1D-X Mark III 傳出將配備每秒 20 張連拍速度,以及 10bit 4:2:2 4K 拍片功能,可以預計運作時會產生大量熱力,如何散熱成為重要的課題。

來源:Canon News
