Nikon 廣角移軸:PC-E NIKKOR 24mm f/3.5D ED 實測

近期消費 DC 都興起模型拍攝功能,移軸效果亦因此更為人所熟悉,不過用於商業拍攝的話,一支真正的移軸鏡頭還是不可缺少。今次本站便特別找來 Nikon 的廣角移軸鏡 PC-E NIKKOR 24mm f/3.5D ED,配以全片幅機皇 D3X 進行實測,一看鏡頭的實力。

「拉直」建築、控制「景深」

大家可能有留意到樓盤廣告中,建築物都非常筆直,甚少出現一般鏡頭於地面向上拍攝的梯狀變形,雖說有機會是畫家筆下的構想圖,不過要實際拍攝卻並非不可能,而移軸鏡這時便可派上用場。

移軸鏡基本是一支設計上可改變主光軸的鏡頭(一般鏡頭為固定光軸),主要是透過 Shift 平移、Tilt 傾斜又或是旋轉,以控制畫面的透視又或是清晰的範圍。或許有用家會認為移軸鏡頭只不過如 DC 的模型拍攝功能一樣,只可造出有趣的淺景深,但對於建築攝影師來說,更常用的卻是鏡頭控制透視的功能。利用移軸鏡中的 Shift 控制,鏡頭可輕易將由下向上拍攝所產生的梯狀變形問題作出修正,令建築物的邊緣保持垂直,消除畫面中建築的「傾倒」感覺。但並不是所有建築都需要使用移軸鏡頭,在合適的環境下,就算用普通鏡亦可拍出近似的效果。其中一個方法是於該建築物對面約一半的高度以水平拍攝(例如山坡、另一座大廈等),以「人肉」移動方式,消除鏡頭的透視變形。另一個方法是走到極遠距離拍攝,再用遠攝鏡頭拍攝大廈,這樣就可消除大廈的消失點透視變形。

不同於建築攝影師,商品攝影師相反更常用到移軸鏡中的「景深」控制,透過改變 Tilt 傾斜度,鏡頭可轉變本身平面跟焦平面之間的關係,而隨意控制畫面中的清晰區域。要取得較深的景深,用家不必再單靠收細光圈,例如閃燈輸出不足之下,功能便相當有用。跟 DC 模型拍攝效果一樣,移軸鏡亦可於風景等拍攝造出有趣的「淺景深」,而比起數碼後製模擬,光學方式顯然會更為優勝,假如細心留意,應該不難看出移軸鏡的「景深」過渡更為流暢。

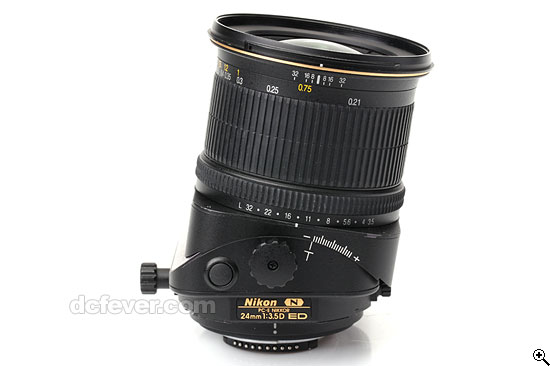

移軸鏡頭可改變主光軸。 從後可見鏡組移向一邊。

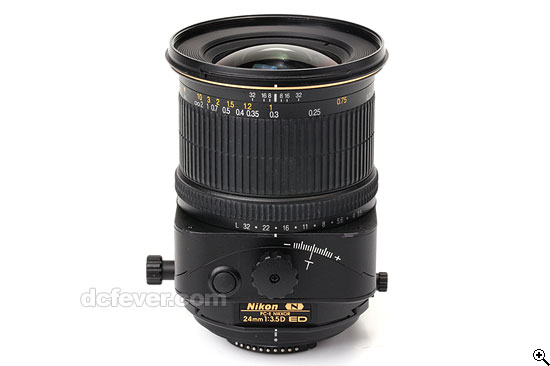

採用手動對焦。 亦設有手動光圈環。

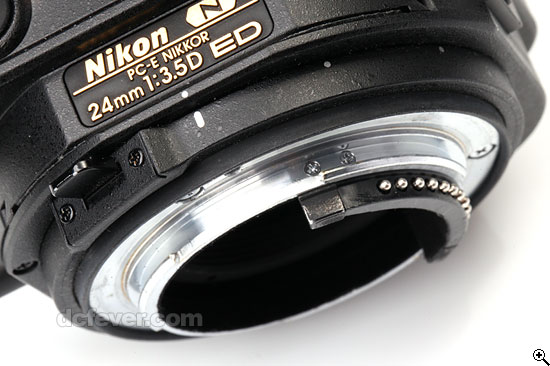

設有專用的景深預觀按鈕。 接環設有膠邊,提供一定的防塵能力。



24mm 廣角、左右 90° 旋轉設計

對於初次接觸移軸鏡的用家來說,首先要適應的可能是對焦方式,由於結構獨特關係,移軸鏡一般都不設自動對焦,今次送測的 Nikon PC-E NIKKOR 24mm f/3.5D ED 亦不例外。雖然鏡頭不設 AF,不過相機依然提供手動對焦確認,而利用相機的 Live View 功能,用家更可放大畫面,以進行更精準的對焦。鏡頭光圈以電子控制,並設有手動光圈環(以半級作跳升),當轉至 "L" 鎖定位置,光圈會改為機身控制,基本操作跟一般 AF 鏡以 MF 模式拍攝相似。為方便觀測景深變化,Nikon PC-E NIKKOR 24mm f/3.5D ED 特別於鏡身設有專用景深預觀按鈕,設計頗算貼心。

透過鏡旁的兩個轉輪,Nikon PC-E NIKKOR 24mm f/3.5D ED 分別可提供最大 ±11.5 mm Shift 及 ±8.5° Tilt 的移位(同級 Canon TS-E 24mm f/3.5L II 為 ±12 mm 及 ±8.5°),用家可根據 1mm 或 1° 的刻度間距再作微調。而針對直度拍攝,鏡頭並可支援旋轉功能,光學上作左右 90° 轉動(以每 30° 調校)。試用之下,發覺 PC-E NIKKOR 24mm f/3.5D ED 操作上其實不難上手,不過拍攝卻要有一定耐性,例如手持的話,輕微的移位已可令調校效果「走樣」,要拍攝更加順利,一支穩固的腳架可說是不可或缺。

Shift 平移轉輪感覺略細。 設有 1mm 的刻度,並可以旋鈕控制鬆緊。
Tilt 傾斜。 設有 1° 的刻度間距,亦可調校鬆緊。


設有左右 90° 旋轉設計,可每 30° 作調校。



Shift 平移拍攝

正常拍攝。 透過 Shift 平移,鏡頭可將建築物邊緣「拉直」。



Tilt 傾斜拍攝

全開 f/3.5 光圈拍攝。 光圈維持在 f/3.5,並使用 Tilt 傾斜功能令增加「景深」。


Tilt 功能亦可拍出有如玩具模型的局部清晰效果。



Nano Crystal Coat、3 片非球面、3 片 ED 低色散

作為一支專業鏡頭,PC-E NIKKOR 24mm f/3.5D ED 不單採用金屬鏡身,光學上亦用上頂級用料,鏡頭於 10 組 13 片的結構中,便有 3 片 ED 低色散及 3 片非球面鏡,為進一步加強光學表現,鏡片中並有 1 片加有 Nikon 近年研發的 Nano Crystal Coat 納米結晶塗層,從一張室內射燈直射入鏡的試拍相片中,便突顯出鏡頭對抗眩光及鬼影的功力。

不少用家都知道移軸鏡的成像圈比一般鏡頭大,假如將 PC-E NIKKOR 24mm f/3.5D ED當作一支普通鏡頭使用(0mm Shift、0° Tilt), 成像圈甚至可覆蓋中片幅。而利用這方面的優勢,鏡頭於「正常」拍攝下便幾乎難以察覺大部份鏡頭常見的四角失光及邊緣畫質下降,只是大光圈下影像輕微偏柔,略為收細光圈會有一定改善。一支移軸鏡的真正價值,在於移軸下的拍攝質素,而 PC-E NIKKOR 24mm f/3.5D ED 於這方面便交足功課,特別是邊角未有出現色邊之餘,解像亦未有大幅下降,表現值得一讚。鏡頭在較為極端的移位下,邊角失光會較為明顯,以 +11.5mm Shift 平移為例,全開光圈便有相當程度的失光,要改善情況,用家不妨收細光圈或減少鏡頭的移位幅度。

雖然 PC-E NIKKOR 24mm f/3.5D ED 主攻建築及室內拍攝,但鏡頭的近攝實力亦不容忽視,鏡頭以最近 0.21m 的距離,便可造出廣角中少有的 1:2.7 放大率,比同級 Canon 的 1:2.9 可謂更進一步。透過 Tilt 傾斜功能,鏡頭可輕鬆控制「景深」,舉例拍攝商品的話,某程度景深控制便比一般微距鏡更具彈性。

鏡組採用 10 組 13 片設計,並設有 3 片 ED、3片非球面及 1 片納米結晶塗膜。 濾鏡口徑為 77mm。
鏡頭鏡組結構。 MTF 圖表。



暗角測試
相機:Nikon D3X
測試條件:以 +11.5mm Shift 拍攝

f/3.5 f/4.0
f/5.6 f/8.0



變形測試
相機:Nikon D3X
測試條件:以 0° Tilt、0mm Shift 拍攝



樣本相片
相機:Nikon D3X
拍攝條件:AWB、Jpeg 拍攝

ISO 100、f/7.1、1/6s [ Ori ] ISO 100、f/7.1、1/15s [ Ori ]
ISO 100 、f/8.0、1/200s [ Ori ] ISO 100、f/8.0、1/60s [ Ori ]

ISO 100、f/11、1/100s [ Ori ]

ISO 100、f/13、1/50s [ Ori ]



總結

移軸鏡一向較為「冷門」,不過卻有其存在價值,而對於建築或室內攝影師,Nikon 這支 PC-E NIKKOR 24mm f/3.5D ED 便稱得上是工作上的利器,不只提供高質影像,更重要是透過 Tilt / Shift 控制,可拍出一般鏡頭難以造到的效果。

Nikon PC-E NIKKOR 24mm f/3.5D ED

焦距: 24mm
視角: 84°
最大光圈: f/3.5
光圈葉片: 9
鏡頭群組: 10 組 13 片、3 片 ED、3片非球面、1 片納米結晶塗膜
最近對焦: 0.21m
放大率: 1:2.7
濾鏡直徑: 77mm
尺寸: 82.5 x 108 mm
重量: 730g
