文:Alex
影友家中是否還留著已廢棄不用的光碟機?原來光碟機內也有有用的零件,可供改裝作為精密微距拍攝用途。
電子達人 TelekikeG 在教程中首先介紹光碟機(包括 CD-ROM 和 DVD-ROM 等)的雷射讀寫頭由一組步進馬達(Stepping motor)及相關結構控制,能夠在 1.5cm 的距離內,分成 99 步移動,換言之每步之間相差只有大概 0.15mm,非常適合用於微距拍攝,特別是用作焦點疊加(focus stacking)的相片,精準的焦點控制會直接影響最終影像的品質。若改用手動方式操作,無論是移動相機或被攝物,相信都難以達到如此精度 。

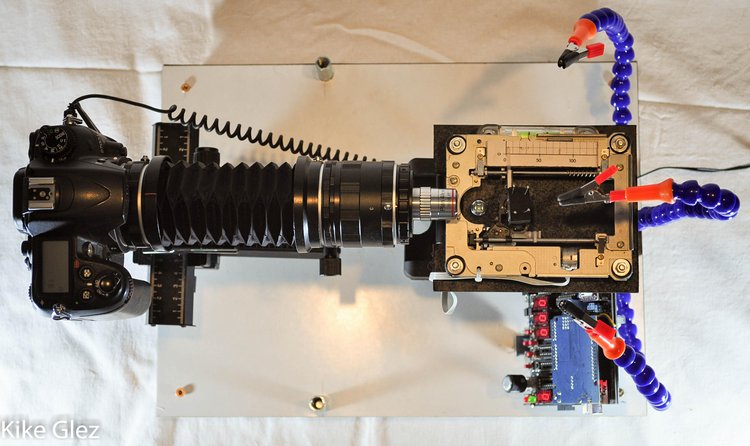

至於改裝步驟,超初在機械方面過程會相對簡單,只需將光碟機上所有零組件拆走,只餘下控制雷射讀寫頭的馬達、路軌及支架。TelekikeG 會在雷射讀寫頭所在的支架上放上厚海棉,方便用大頭針之類的物件固定被攝物。此外,以微距拍攝而言,NIKKOR 60mm F2.8 D 鏡頭和延伸管配放大機鏡頭他都會用到。

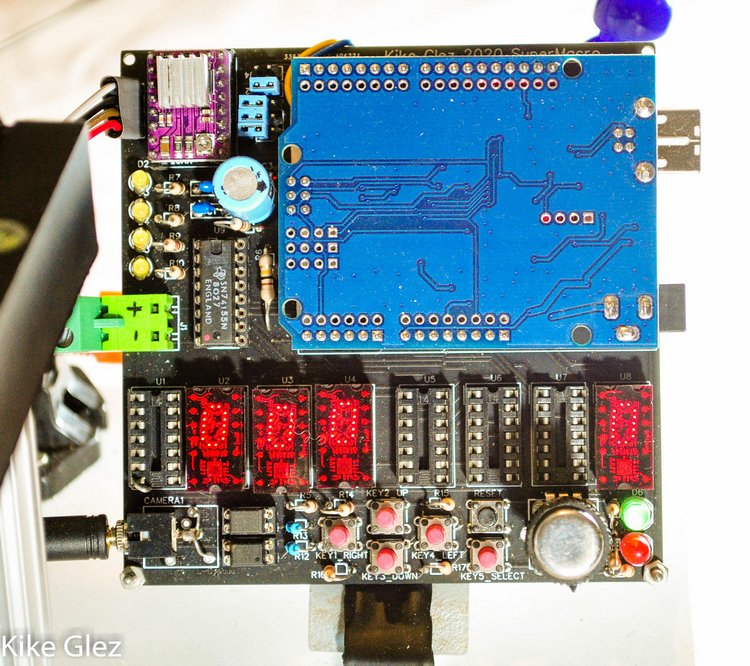

其後便到製作控制線路。TelekikeG 會用到 Arduino Uno 微控制器,同時自製線路板,加入一些控制按鈕(如:前、後、選擇)及 LED 顯示屏。顯示馬達位置或拍攝數目。這部分牽涉較多電子技術及程式編寫知識,有興趣的影友可到 Instructables 網站參閱詳細教學或下載軟件範本。
值得一提的是,這套自製的精密微距拍攝平台提供多個運行模式。最簡單的是「全手動」,按一下按鈕支架會向前或向後移動一步(即大約 0.15mm);最高級的模式可以全自動運作,支架每移動一步,相機都會自動拍一張照片,以拍攝焦點疊加照片來說,確實可以節省很多工夫。當然,如果市場上有現成的產品就更好,畢竟線路焊接及編寫程式並非人人都懂,想模仿也不件易事。
