【3D 打印】達人自製轉接器,Canon EF 變身移軸鏡

文:Alex

移軸鏡用途較狹窄,售價亦相對高昂,一般影友未必有機會接觸到。不過,借助無反相機和合適的轉接器,部分單反鏡頭可以變身成移軸鏡,想玩超淺景深效果變得易如反掌。Reddit 用家 Whomstevest 甚至自行設計及打印移軸轉接器,完全不假外求。

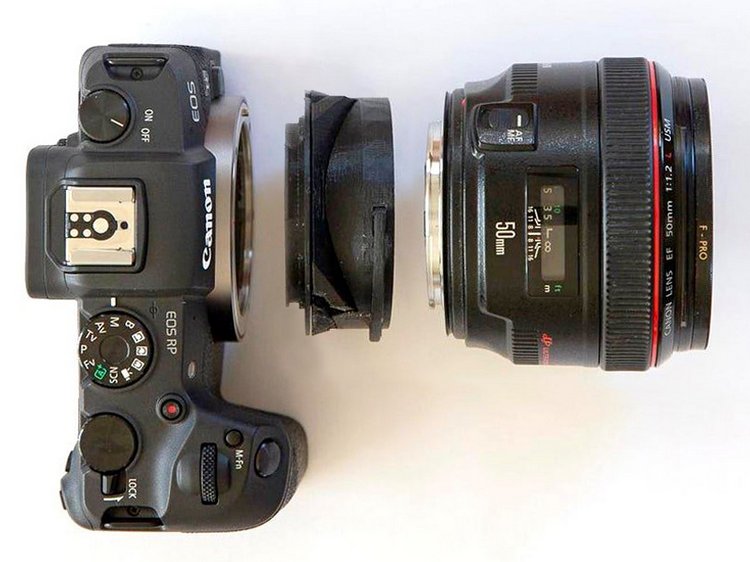

▲Reddit 用家自行設計及打印移軸轉接器(中),讓單反鏡頭變身成移軸鏡。

熱賣精選!Meural Canvas II 智能藝術畫框

Whomstevest 自製的移軸轉接器,可將 Canon EF 鏡頭裝到同廠無反相機(RF 接環)上使用,並具有無限遠對焦、7° 傾斜(Tilt)和 180° 旋轉功能。他使用 UP Mini 3D 打印機,配上黑色 ABS 物料打印,層高 0.2 mm,大致上堅固。有興趣自行打印這款轉接環的影友,也可按這連結下載。他補充,使用其他打印物料應該無問題,但最好使用黑色,以防止影像產口偏色。


▲移軸轉接器由多個部件組成。


▲網裝後的移軸轉接器。

眾所周知,所有 Canon EF 鏡頭都不設光圈環,必須通過機身,使用電子控制方式調校改光圈。其家,大家可參考以下影片提供的方法,「手動」設定 EF 鏡頭的光圈:

此外,Whomstevest 提醒大家,當鏡頭(利用自製轉接器的旋轉功能)旋轉 90° 時,非圓形的遮光罩可能會令成像出現黑角,另鏡尾具有矩形遮光片的鏡頭(如:24-105mm F/4L)也可能在旋轉 90° 後,令成像出現黑角。


▲鏡頭水平傾斜。


▲鏡頭垂直傾斜。

就 Whomstevest 提供的測試相片來看,這款自製的轉接器效果算不俗。以下兩張相片是用 Sigma 600mm F/8 鏡鏡頭配上自製的移軸轉接器拍攝的:

以下相片用 Canon EF 50mm F/1.2L USM 在 F/2.8 下,配上自製的移軸轉接器拍攝的:

他還建立了一個線上景深預覽/計算器,利用圖表來顯示傾鏡頭斜角度對景深的影響。大家只要拉推左上角的滑軌,即可設定鏡頭焦距、光圈和移軸角度等設定,並從右方的圖表,粗略知道景深範圍。

Whomstevest 對於自製轉接器已有一定經驗。早在 2015 年,他已經為不同接環的鏡頭製作轉接器,包括:Hasselblad V 至 Canon EF、Mamiya 645 至 Canon EF,以及 Canon EF 至 Nikon 1。

來源:PetaPixel
